RouterOS多区域互连实现异地组网

本教程使用RouterOS实现多区域异地组网，已在真实环境部署运行还是比较稳定。

一、新网络规划

1、原网络改动比较少

2、各区域互通（内网可以互访）

3、各区域单独上网

4、各区域VPN可以连接到内网，并可以通过其他出口上网

二、原网络介绍

A区域（总部），使用核心交换机（三层交换机）用于VLAN之间的互通（VLAN8-13和VPN6），外网IP我这边隐藏了，用1.1.1.2/30用于展示。

B区域（分部），使用核心交换机（三层交换机）用于VLAN之间的互通（VLAN80-85和VPN6），外网IP我这边隐藏了，用2.2.2.2/30用于展示。

C区域（分部），使用核心交换机（三层交换机）用于VLAN之间的互通（VLAN120-125和VPN6），外网IP我这边隐藏了，用3.3.3.2/30用于展示。

三、ROS基础配置

1、ROS-A配置

/ip address add address=1.1.1.2 interface=WAN network=1.1.1.1
/ip firewall nat add action=masquerade chain=srcnat
/ip route add disabled=no distance=100 dst-address=0.0.0.0/0 gateway=1.1.1.1

2、ROS-B配置

/ip address add address=2.2.2.2 interface=WAN network=2.2.2.1
/ip firewall nat add action=masquerade chain=srcnat
/ip route add disabled=no distance=100 dst-address=0.0.0.0/0 gateway=2.2.2.1

3、ROS-C配置

/ip address add address=3.3.3.2 interface=WAN network=3.3.3.1
/ip firewall nat add action=masquerade chain=srcnat
/ip route add disabled=no distance=100 dst-address=0.0.0.0/0 gateway=3.3.3.1

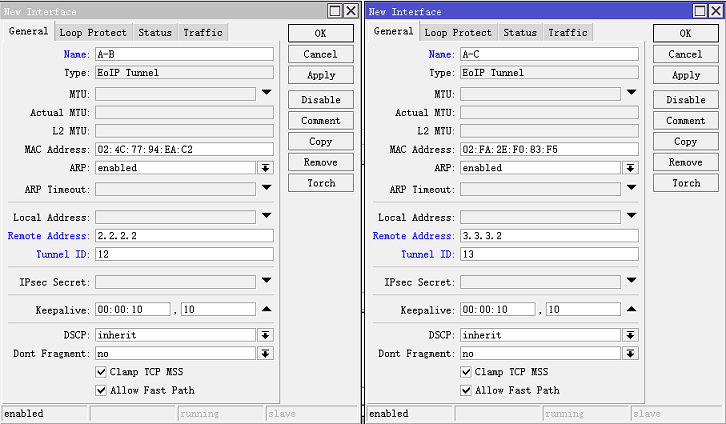

四、EOIP配置

1、ROS-A配置

/interface eoip add arp=disabled dont-fragment=inherit name=A-B remote-address=2.2.2.2 tunnel-id=12
/interface bridge add name=bridge-A-vlan6 protocol-mode=none
/interface bridge port add bridge=bridge-A-vlan6 interface=A-B
/interface eoip add arp=disabled dont-fragment=inherit name=A-C remote-address=3.3.3.3 tunnel-id=13
/interface bridge port add bridge=bridge-A-vlan6 interface=A-C
/ip address add address=192.168.6.254/24 interface=bridge-A-vlan6 network=192.168.6.0

2、ROS-B配置

/interface eoip add arp=disabled dont-fragment=inherit name=B-A remote-address=1.1.1.1 tunnel-id=12
/interface bridge add name=bridge-B-vlan6 protocol-mode=none
/interface bridge port add bridge=bridge-B-vlan6 interface=B-A
/ip address add address=192.168.6.253/24 interface=bridge-B-vlan6 network=192.168.6.0

3、ROS-C配置

/interface eoip add arp=disabled dont-fragment=inherit name=C-A remote-address=1.1.1.1 tunnel-id=13
/interface bridge add name=bridge-C-vlan6 protocol-mode=none
/interface bridge port add bridge=bridge-C-vlan6 interface=C-A
/ip address add address=192.168.6.252/24 interface=bridge-C-vlan6 network=192.168.6.0

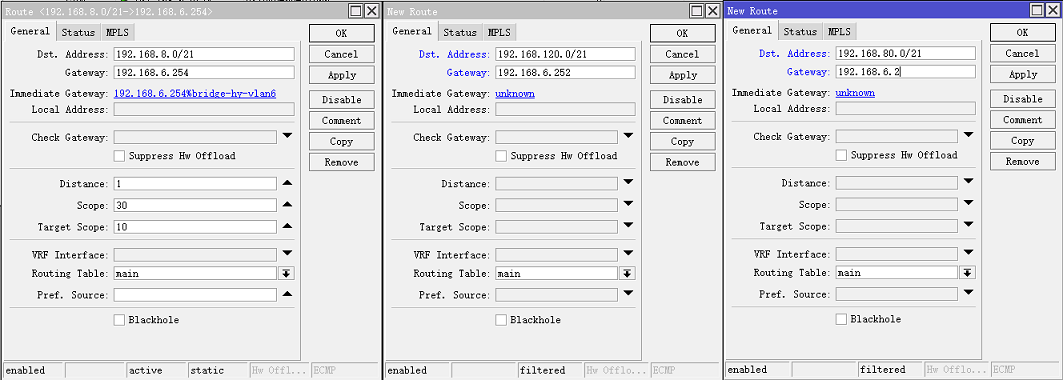

五、静态路由

1、ROS-A配置，添加A、B、C的静态路由

/ip route add disabled=no distance=1 dst-address=192.168.8.0/21 gateway=192.168.6.1
/ip route add disabled=no distance=1 dst-address=192.168.80.0/21 gateway=192.168.6.253
/ip route add disabled=no distance=1 dst-address=192.168.120.0/21 gateway=192.168.6.252

2、ROS-B配置，添加A、B、C的静态路由

/ip route add disabled=no distance=1 dst-address=192.168.80.0/21 gateway=192.168.6.2
/ip route add disabled=no distance=1 dst-address=192.168.8.0/21 gateway=192.168.6.254
/ip route add disabled=no distance=1 dst-address=192.168.120.0/21 gateway=192.168.6.252

3、ROS-C配置，添加A、B、C的静态路由

/ip route add disabled=no distance=1 dst-address=192.168.120.0/21 gateway=192.168.6.3
/ip route add disabled=no distance=1 dst-address=192.168.8.0/21 gateway=192.168.6.254
/ip route add disabled=no distance=1 dst-address=192.168.80.0/21 gateway=192.168.6.253

六、核心交换机配置

1、A核心交换机，配置vlan6的IP地址是192.168.6.1，并设置vlan6和其他vlan互通，上网通过NAT到192.168.8.2（具体配置略）

2、B核心交换机，配置vlan6的IP地址是192.168.6.2，并设置vlan6和其他vlan互通，上网通过NAT到192.168.80.2（具体配置略）

3、C核心交换机，配置vlan6的IP地址是192.168.6.3，并设置vlan6和其他vlan互通，上网通过NAT到192.168.120.2（具体配置略）

七、VPN设置

1、ROS-A配置

/ip pool add name=vpn-pool ranges=192.168.14.1-192.168.15.254
/ppp profile add dns-server=192.168.6.254 local-address=192.168.6.254 name=A-vpn only-one=no remote-address=vpn-pool use-ipv6=no

2、ROS-B配置

/ip pool add name=vpn-pool ranges=192.168.86.1-192.168.87.254
/ppp profile add dns-server=192.168.6.253 local-address=192.168.6.253 name=A-vpn only-one=no remote-address=vpn-pool use-ipv6=no

3、ROS-C配置

/ip pool add name=vpn-pool ranges=192.168.126.1-192.168.127.254
/ppp profile add dns-server=192.168.6.252 local-address=192.168.6.252 name=A-vpn only-one=no remote-address=vpn-pool use-ipv6=no
